凝結水泵的各級葉輪垂直地懸掛在地面標高以下的沉箱內部，并能取出進行大修。凝結水經過吸入喇叭口進入泵的一級。吸入喇叭口（進口分叉管）與沉箱做成一體。每臺泵都能按系統的特性曲線連續運行。在設計工況下運行時，計算得到的凝結水泵轉子的一臨界轉速為3270r/min。在長期工作以后，當密封間隙為正常值的3倍時，臨界轉速會降到1830r/min。因此，建議在密封間隙為3倍設計間隙時應更換密封件。凝結水泵在任何時間在轉子臨界轉速以下運行。

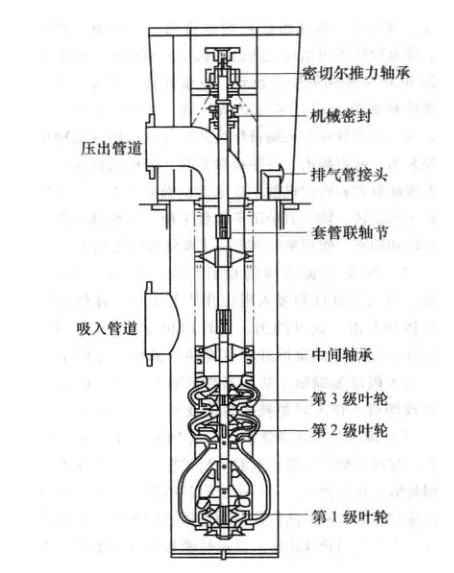

凝結水泵主要由吸入喇叭口，一級葉輪，泵的第二、三級，支撐管及排水彎頭，機械密封，軸承和電動機等部分組成。

1、凝結水泵吸入口和泵的一級葉輪
凝結水泵一級采用雙側吸入設計，以滿足吸入比轉速的規定要求，而不需要過多的增加泵的長度。由一個喇叭口引導水流以穩定和流速分布進入各葉輪孔。從一級葉輪周緣排出的水，由雙蝸殼引入第二級。在雙蝸殼的結合面處，在下部喇叭口內，由凝結水潤滑的軸承，為泵軸提供支撐。為了便于維修，軸頸和葉輪頸部的運行間隙設有可更換的套筒和內襯。
2、機械密封
在泵軸穿過排水彎頭處的一個填料盒里，設置了機械密封，以防止沿泵軸的泄漏。密封壓板上開孔，用于接上密封水管。從凝結水泵出口母管引來的凝結水，通過減壓裝置后供運轉時冷卻密封，并在水泵停運時組織空氣進入。
3、軸承
裝在凝結水泵電動機托架上的推力軸承和徑向軸承，承受轉動部件的重量和所施加的水力載荷。軸承設有整裝一體的潤滑油系統。軸承的設計負載能力很大，能在一定的超載情況下運行。
4、泵的第二、三級
泵的第二、三級均為單側進水，故每一級都有一個在擴散型殼中運轉的單側進水葉輪。葉輪的吸入口朝下對著前一級，還裝有一個逆向頸環和平衡室以盡量減少水力載荷。導葉通道將水流從每個葉輪的周緣引向下一級葉輪的吸入口。每級泵殼都設有一套凝結水潤滑的軸承，用于支撐泵軸。葉輪用鍵固定在軸上，并由端部和軸肩緊貼的套筒進行軸向定位。
5、支撐管及排水彎頭
從水泵后一級排出的凝結水，通過一根垂直管流出水泵，這根管子也叫支撐管，同時支撐著水泵的重量。一個鋼制的排水彎頭和電動機支座聯合機構，既起排水口的作用，又掛著整個泵體，并在其頂部法蘭上支托著驅動水泵的電動機。
6、電動機
凝結水泵由一臺立式的籠型感應電動機驅動。
