什么是硬墊片， 軟墊片及密封面
作者：泵閥 來源：墊片 發布時間：2025-11-26
在確保法蘭連接的過程時，墊片并非“孤軍奮戰”。它與法蘭表面的相互作用，以及其自身的特性，共同影響密封的可靠性。為了將這些影響因素納入規范化管理，并提高法蘭連接的可靠性，上制定了相關參考標準。
一、在上述標準中，什么是“硬墊片”和“軟墊片”？
A：區分“硬”與“軟”的關鍵，在于安裝時的壓縮量 ！
很多人可能誤以為，墊片材料本身的物理硬度或柔軟度就是分類標準，但這是不合適的。真正的區分標準是墊片在安裝過程中表現出的特性，比如壓縮量。
二、那么如何區分“硬墊片”和“軟墊片”呢？
A：硬墊片：
定義標準：在安裝過程中，墊片的壓縮量小于1.0 mm。常見例子：金屬齒形墊片、金屬波紋墊片、金屬平墊片。易混淆點：即使是看似柔軟的材料，如1.5 mm 厚度的PTFE、柔性石墨和纖維墊片，也因壓縮量不足而被歸類為硬墊片。
軟墊片：
定義標準：在安裝過程中，墊片的壓縮量大于1.0 mm。
常見例子：PTFE 墊片、纏繞墊片、纖維墊片、和石墨板材墊片。易混淆點：同樣地，1.5 mm 厚度的PTFE、柔性石墨和纖維墊片 因沒有足夠的壓縮量，不能歸類為軟墊片。
墊片的“硬”和“軟”是一種工程定義，它反映了墊片對法蘭平面度公差的容忍度。軟墊片對法蘭不平整的承受力更強。
三、在上述標準中，什么是“密封面”？它對不同墊片有什么區別？
A：“密封面”是墊片與法蘭真正“親密接觸”并執行密封功能的核心區域。
密封面是指在密封過程中，墊片和法蘭的接觸面積。它是名義上墊片倚靠在法蘭上，并對密封效果產生影響的部分。在進行測量時，密封面需要在墊片未變形的情況下進行測量。不同的墊片類型，其密封面區域定義如下：

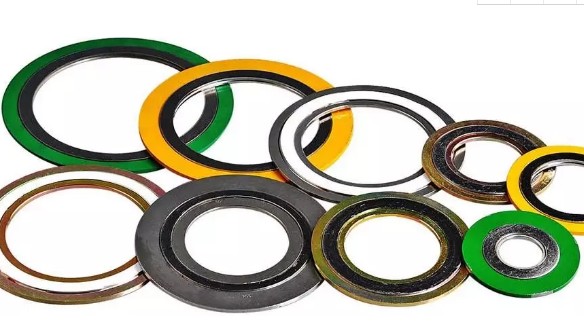

纏繞墊片：指內環外徑和外環內徑之間的區域。齒形墊片：指墊片齒部分的內徑和外徑之間的區域。
纖維板材類墊片：對應用于突面法蘭，密封面對應于墊片的內徑和突面法蘭的突臺外徑之間的區域。
